支持方法をお選びください
全面支持とは
4方枠支持とは
分散支持とは
載せる物の重さをお選びく
ださい
軽量物とは
中量物とは
重量物とは

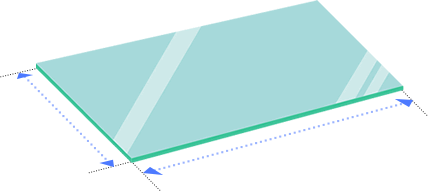

ガラスのサイズを入力して
ください
奥行き
センチ ミリ（{{sim_height}}mm）
横幅
センチ ミリ（{{sim_width}}mm）
シミュレーション結果
＼一般的によく使われる厚さです／
| 種類と厚さ |
{{dataResult.strong.thick}}{{dataResult.strong.thick ? "mm" : "-"}} |
{{dataResult.normal.thick}}{{dataResult.normal.thick ? "mm" : "-"}} |
|---|---|---|
| 単価 | {{isNaN(dataResult.strong.price.replace(",", "")) || !dataResult.strong.price ? "" : "円"}} | {{isNaN(dataResult.normal.price.replace(",", "")) || !dataResult.normal.price ? "" : "円"}} |
| ガラス重量 | {{isNaN(dataResult.strong.weight) || !dataResult.strong.weight ? "-" : "kg"}} | {{isNaN(dataResult.normal.weight) || !dataResult.normal.weight ? "-" : "kg"}} |
| 出荷予定日 |
ご指定のサイズはシミュレーションできないサイズです。
お問い合わせください。
［算出基準］
- ●このシミュレーションは、入力条件に対して一般的に使用されているガラスの厚さを回答するものです。
- ●ガラスは透明フロートガラスを前提としています。
テーブルトップとは
一般家庭で使われるダイニングテーブルやリビングテーブル、勉強机、事務机の厚さをシミュレートできます。
移動や設置、人が手や肘を置く、といった動的な荷重も考慮に入れています。
レストランや飲食店など不特定多数の人が使用される食卓の場合、家庭用に比べ、突発的な力が加わる可能性が高いため、シミュレーション結果よりも厚いガラスを選ぶことをお勧めします。
工作用の作業台や重量物を置くテーブルは想定していません。発生する荷重と危険率に応じたガラスの厚さを、別途専門家と選定してください。
棚板とは
壁面に設置される左右2本の棚受けによって支えられる場合のガラスの厚さをシミュレートできます。
奥行きが20～30㎝程度ならダボによる4点支持でも同等の結果と考えられます。ほとんど何も置かない飾り棚からキャットウォークまで3種類の荷重に対して試算できます。（選択アイコンのイラストを参考にしてください）
ただし極端に細長い棚板の場合や、飲食店のボトル棚など特に大きな荷重がかかる場合は、左右だけではなく中間にも適切な支えが必要な場合があります。
また片持ちや長辺だけを挟み込むだけの取付方法の場合は、表示された結果よりも厚いガラスを選ぶ必要があります。
全面支持とは
木製や石材などで出来た、平滑で頑丈なテーブルトップがすでにあり、その上に載せるガラスの厚さをシュミレーションできます。多少のハネ出しや窪みは許容していますが、全面が波打っていたり、凸部がある場合は全面で支えるとはいえません。
理論上は極薄いガラスでも、下で支えるテーブルトップがへこんだり壊れない限り、大きな荷重がかかってもたわみが発生しないのでガラスが割れることはありませんが、ハンマーで打ちつけるなど、瞬間的に小さな面積に大きな力が作用すると割れる場合があります。
4方枠支持とは
ガラスの周り１センチ程度を全周支える場合のテーブルトップに最適なガラスの厚さをシミュレートできます。
無垢材の掘り込み部分にはめ込むガラスや金属の4方枠フレームに載せるガラスです。
また、4方枠だけではなく、それと同程度の面積でしっかりした桟や下地で支える場合でも同じ結果となります。
安全強度計算においては、ガラスの大きさに関わらず、中央付近に30kgの短期集中荷重がかかった場合に破損しないか、材料力学に基づくチェックを行っています。
分散支持
ガラスの4隅だけや、両端だけ、または中ほどを点で支えるなど、ガラスの厚さを最も必要とする場合に使うべきガラスの厚さをシミュレートできます。
不確定要素が大きいため、持ち出しが極端に大きい場合や、ガラスの強度でバランスを取るようなデザインの場合は参考程度にしていただき、専門家の意見を取り入れた上で厚さの選定を行ってください。
安全強度計算においては、4隅を点で支える形状で、ガラスの大きさに関わらず、中央付近に30kgの短期集中荷重がかかった場合に破損しないか、材料力学に基づくチェックを行っています。
軽量物とは
ほとんど何も載せないか、ぬいぐるみやフィギュアなど、合計でも1～2kgまでの荷重がかかるガラスの棚板をシミュレートできます。
ただし、もしも突発的な荷重（例えば人が倒れ込んだり子供がぶら下がったり）がかかった場合には簡単に破損する危険がありますのでご注意ください。
安全強度計算においては、合計積載2kgが全体に散らばって設置された場合の長期荷重がかかった場合に破損しないか、材料力学に基づくチェックを行っています。
中量物とは
洋服や食器などを展示するための棚板をシミュレートできます。
ショールームや店舗において不特定多数の人が使用する場合、乱雑に物を載せる可能性もあることも加味し、安全性に配慮したシミュレーションを行っています。
安全強度計算においては、合計10kgの物を長期分散荷重させる場合と、中心付近に5kgの短期集中荷重がかかる場合の2種類の場合について、材料力学に基づくチェックを行っています。
重量物とは
食器を重ねて置いたり、洋酒のボトルなどを展示する場合に適したガラスの厚さをシミュレートできます。
また、キャットウォークとして壁面に設置する場合にも参考になるよう50kgの荷重に対して破損しないか、強度計算を含めております。長期荷重に対しては100kgの分散荷重にて安全計算を行っております。
安全面を考慮し、強化ガラスのみの結果表示となっていますが、支え方や使い方によっては普通ガラスでも使用できる場合があります。ご予算を抑えたい場合はお問い合わせください。
結果の見方
普通ガラスと強化ガラス、それぞれの場合に使用される一般的な厚さを回答しています。
テーブルでも棚板でも強化ガラスが使われることが多いですが、予算を抑えたり、納期を早める必要がある場合に普通ガラスも利用されています。
一般的な厚さとは
建築設計や家具製造者が一般的によく使う厚さを表示しているとお考えください。 割れない保証値ではなく一般的に使用される平均的な厚さをお答えしています。
